產品簡介

        變壓器故障光譜實時在線監測系統是集測量、控制、分析技術于一體的精密檢測設備，通過傳感器探測變壓器內部故障發生時產生的光波信號（紅外、可見、紫外），經光電轉換、放大、保持、模/數轉換，實現數據轉換，并經通信接口與計算機連接，實現歷史數據的查看、處理、分析等功能，根據變壓器故障光波頻譜特性區分故障類型和判斷故障程度，根據多點接收信號強度對比判定故障發生區域，具有靈敏度高、響應速度快、可靠性高、適用范圍廣等特點。

技術特點

1. 故障響應速度達毫秒級，瞬間發現，實時跟蹤，油氣色譜方法無法相比。

2. 檢測信號和系統（含傳感器）完全不受強電磁場和諧波信號干擾，檢測信號真實可靠，故障類型易判定，能初步定位。

3. 可精確探測各類無痕放電，可有效監測變壓器內部放電和過熱故障。

4. 檢測系統功能強大，可實現故障分析、類型診斷、故障定位、實時跟蹤等功能。

5. 無機械運轉設備，無需任何運行維護，能長期穩定地運行，適用于各類大中型油浸式變壓器。

性能指標

1. 傳感器光譜范圍：0.28～0.82um，包含近紅外、可見光和近紫外頻段。

2. 可監測最小放電電流10μA，最小放電能量10mW的放電故障。

3. 可監測溫度高于300℃，發熱功率大于50W的過熱故障。

4. 對放電故障的響應速度≤1ms。

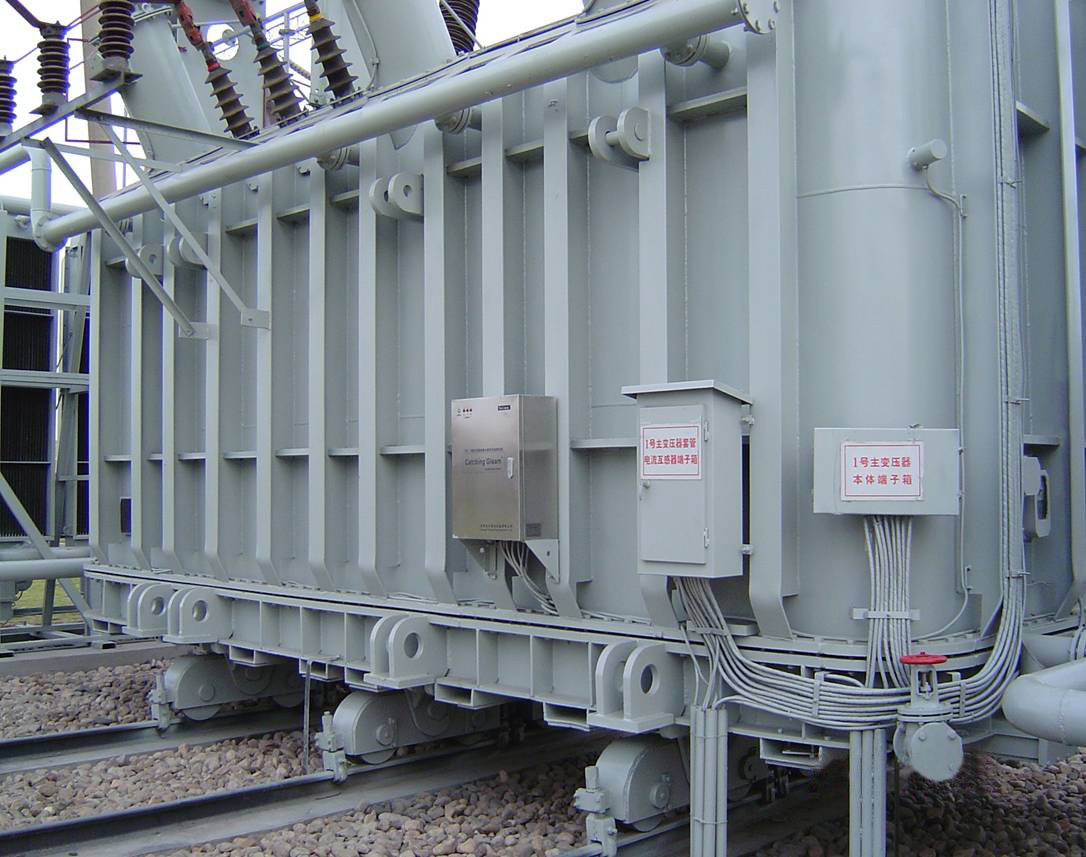

5. 系統工作環境：戶外工作，主機外掛于變壓器上，適用標準同變壓器；一般：溫度-40～60℃，月平均濕度≤90%，海拔≤2000m。

6. 探頭為高性能絕緣材料，絕緣性能滿足1000KV變壓器絕緣要求。

7. 系統輸入：～220V/50Hz，500W。

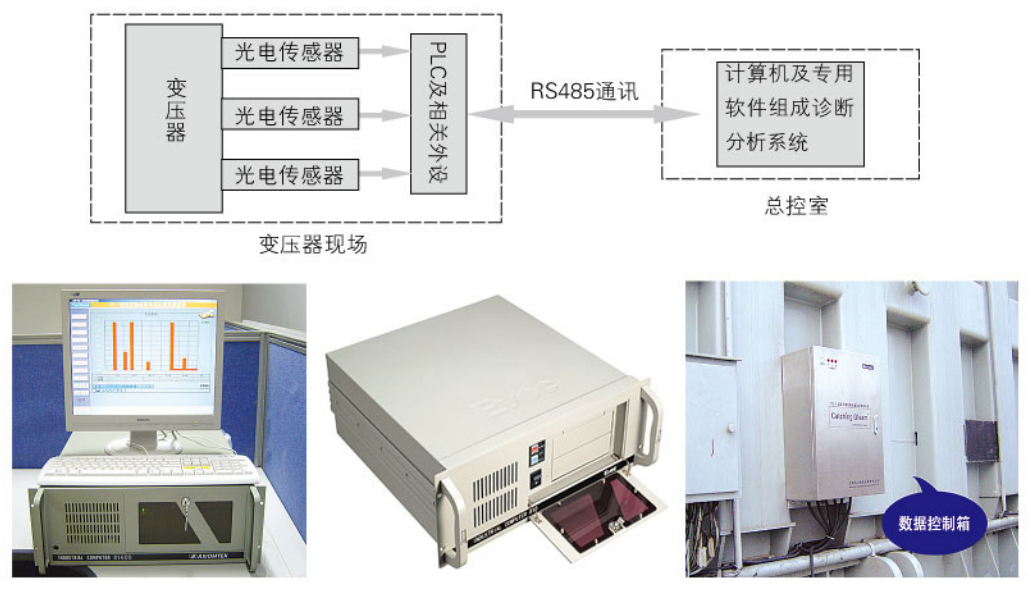

8. 系統輸出：現場主機將監測數據通過RS485通訊傳送至控制室，在控制室內和局域網上實時顯示變壓器內部運行狀態。

9. 主機外形尺寸：580寬×740高×280深，全不銹鋼三防箱體。

10. 防護等級：IP55。

設計選型

        在設計規范中明確以下要求：變壓器故障監測系統采用光譜在線監測，故障發生瞬間響應，可實時跟蹤，故障點可定位。

型號選擇

1. 根據用戶使用要求和現場情況選擇不同型號產品：

Ⅰ型：PLC控制，現場無數據顯示，可基本定位。

Ⅱ型：微電腦控制，現場顯示數據，可基本定位。

Ⅲ型：在Ⅱ型基礎上可對故障準確定位。

2. 訂貨參數

■油位模擬量信號：□4-20mA □1-5VDC □無

■監控變壓器臺數： 臺（1-255可選）

■有無外網：□有　□無

■后臺工控機接收臺數： 臺（標配1臺，可選最多3臺）
